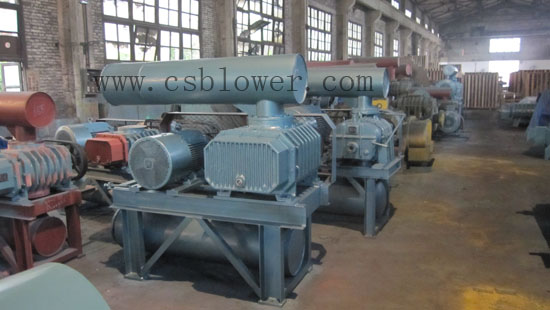

JTS150羅茨鼓風機

來源：長沙鼓風機廠發布時間：2019-07-01 16:14

JTS150系列三葉成組型低噪聲羅茨鼓風機是在引進技術產品基礎上，運用三葉、內回流、成組等國際領先技術研發的新一代低能耗、低噪聲產品。主要是優化葉輪型線，改善葉輪“齒合”間隙的內密封效果；提高鼓風機的制造精度，改善轉子間隙的均勻程度，并使之盡可能縮小，從而減少氣體泄漏，提高容積效率。JTS系列風機重點進行低噪聲技術開發，采用旋形進出口、緩沖氣腔等先進結構，葉輪擺線加工等，同時改善葉輪平衡品質，提供同步齒輪制造精度，大大降低了整機的振動和機械性噪音。JTS系列是集風機、電機、過濾器、進出口消聲器、彈性接、安全閥、止回閥、壓力計于一體，結構緊湊、功能齊全，占地面積小，大大方便了客戶現場安裝、設計維修更便利。這款風機在環境比較惡劣的場合性能方面也穩定，如滿是飛塵的水泥廠旋窯羅茨風機（用于均化庫氣體輸送）、污水處理曝氣羅茨風機、高溫冶煉爐羅茨風機等都可以經得起考驗。JTS系列也是設計院指定風機型號。風機在選型時，請注明輸送介質、進氣狀態、進口流量、升壓及環境條件；是否特殊要求，如特殊材質、特殊密封、流量調節、表面鍍層、移動安裝、減振隔振等。
性能范圍：流量：0.5～65m3/min 　　升壓：9.8～58.8kPa
JTS系列羅茨風機型號如下：JTS-50羅茨鼓風機 JTS-65羅茨鼓風機 JTS-80羅茨鼓風機 JTS-100羅茨鼓風機 JTS-125羅茨鼓風機 JTS-150羅茨鼓風機 JTS-200羅茨鼓風機 JTS-250羅茨鼓風機
JTS系列羅茨風機使用說明書
一、用途及使用條件
1、用途
JTS系列羅茨風機主要應用于污水處理，水泥旋窯系統，亦可用于其它行業輸送干凈空氣，但不宜輸送易燃易爆、有毒及腐蝕介質。
2、使用條件
2.1介質中微粒雜質的最大尺寸不得超過最小間隙的一半。
2.2使用壓力不得高于鼓風機銘牌所規定的升壓。
2.3進氣溫度一般不高于40℃
二、風機的潤滑
在后墻板（或齒輪箱）注油孔處加注潤滑油至油位指示針的紅點位置。在前墻板注油孔處用油槍加注適量潤滑脂。
潤滑劑用量表

潤滑劑型號	潤滑油	潤滑脂	備注
潤滑劑型號	N68防銹汽輪機油	3號MoS2鋰基脂或硅系列潤滑脂	備注
JTS-50、65	約0.31 L	約10g/孔	潤滑油中不允許含有水份、樹脂和焦油物質等成份
JTS-80、100	約0.75 L	約15g/孔
JTS-125、150	約1.75 L	約25g/孔
JTS-200、250	約3.20 L	約45g/孔

三、羅茨風機的拆卸與組裝
機組屬重要設備，不能隨便拆卸及調整，必要時，在充分理解和掌握本資料后，方可進行。
1.拆卸
1.1拆卸中的注意事項
（1）所有聯接件和嵌合件一律刻上配合標記，特別是齒輪。
（2）不要損傷零部件，尤其是配合表面。
（3）所有墊片在拆卸時，都要測定其厚度。
（4）拆卸后的部件，特別是軸承應注意避免灰塵污染。
1.2拆卸步驟
從機組上拆掉所有附件---排放齒輪箱中的油---卸下皮帶輪（或聯軸器）---卸下齒輪箱及調整螺釘---卸下齒輪---卸下軸承蓋---卸下機殼兩側墻板。
2.組裝
2.1組裝中的注意事項
（1）檢查被拆卸的零件有無損傷現象，應特別注意檢查配合部位，若發現損傷時，應進行修復或更換。
（2）軸承應先清洗干凈，再涂上潤滑油，在安裝軸承時，工具、手等都應清洗干凈。
（3）將配合部位的灰塵徹底清除，然后涂上油。
（4）密封墊如有破損或失落時，則應更換相同厚度、材質的墊片。
2.2組裝步驟
（1）將驅動側的墻板（前墻板）安裝在機殼上。
（2）將葉輪部由齒輪端裝入機殼內。
（3）將齒輪端墻板安裝在機殼上，注意軸向總間隙，不夠時可選配機殼密封墊。
（4）組裝前后軸承。組裝前軸承時，軸承箱內應填充1/2～1/3軸承空間的潤油脂。
（5）組裝齒輪。
（6）將驅動側軸承和鎖緊螺母一同裝上，裝上軸承壓蓋。
（7）調整間隙，打入定位銷。
（8）裝皮帶輪及其它附件。
2.3間隙調整
羅茨鼓風機的裝配關鍵是保證其工作間隙在規定范圍內，從而保證其性能和安全運行。間隙數據如下：

參數

型號

葉輪 -- 機殼

葉輪 — 機殼

葉輪—前墻板

葉輪 – 后墻板

a(a1、a2、a3)

b（b1、b2）

(1)葉輪---機殼間隙（a1、a2、a3）的調整：是通過機殼與墻板定位銷孔來保證的，因而用戶在拆卸風機時，一定不能損壞定位銷孔。
（2）葉輪---葉輪間隙（b1、b2）的調整：將葉輪轉到間隙示意圖c)位置，將從動齒輪對準主動齒輪標記壓入軸上，依次裝入齒輪擋圈，止動墊片和鎖緊螺母，并將鎖緊螺母稍稍緊上。將葉輪部試轉一圈，若不能轉動，將葉輪回轉以使接觸處在上，用銅棒輕輕敲打葉輪間隙較大部位，使齒輪與軸的錐部配合相對移動，從而達到調整葉輪間隙的目的。當葉輪之間間隙符合規定值時，將齒輪鎖緊。
（3）葉輪---墻板軸向間隙（c、d）的調整：裝配墻板時應先保證軸向總間隙c+d（調整機殼密封墊厚度）。再通過前墻板上的四組調節螺釘對葉輪軸向進行調整(見下圖)，保證兩端間隙c和d的
四、主要配件及易損件
主要配件

名稱型號	主動葉輪		從動葉輪		軸承		齒輪
名稱型號	代號	數量	代號	數量	代號	數量	代號	數量
JTS-50	JTS50.1.1	1	JTS50.1.2	1	6305RS/P6 6305ZZ	3	JTS50.1-05	2
JTS-65	JTS65.1.1	1	JTS65.1.2	1	6305RS/P6 6305ZZ	1	JTS50.1-05	2
JTS-80	JTS80.1.1	1	JTS80.1.2	1	6307RS/P6 6308RS/P6 6308ZZ	2	JTS80.1-05	2
JTS-80	JTS80.1.1	1	JTS80.1.2	1		1
JTS-100	JTS100.1.1	1	JTS100.1.2	1		1
JTS-125	JTS125.1.1	1	JTS125.1.2	1	6311RS/P6 6311ZZ	3	JTS80.1-05	2
JTS-150	JTS150.1.1	1	JTS150.1.2	1	6311RS/P6 6311ZZ	1	JTS80.1-05	2
JTS-200	JTS200.1.1	1	JTS200.1.2	1	6314RS/P6 6311ZZ	3	JTS80.1-05	2
JTS-250	JTS250.1.1	1	JTS250.1.2	1	6314RS/P6 6311ZZ	1	JTS80.1-05	2

JTS-50、65型羅茨風機易損件清單

序號	名稱	代號	數量
1	止動墊圈16	GB858-88	2
2	止動墊圈16	GB858-88	2
3	圓螺母M16X1.5	GB812-88	2
4	圓螺母M25X1.5	GB812-88	2
5	調整螺釘M12X35	JTS80.1-50	4
6	氈圈23X29X5	FJ145-79	1
7	擋油環	TSB.1-43	2
8	骨架油封B32X52X12	GB9877.1-88	2

JTS-80、100型羅茨風機易損件清單

序號	名稱	代號	數量
1	止動墊圈25	GB858-88	2
2	止動墊圈40	GB858-88	2
3	圓螺母M40X1.5	GB812-88	2
4	圓螺母M25X1.5	RC1.1-29	2
5	調整螺釘M12X35	JTS80.1-50	4
6	氈圈37X53X6	FJ145-79	1
7	擋油環	TSC.1-43	2
8	骨架油封B50X80X12	GB9877.1-88	2

JTS-125、150型羅茨風機易損件清單

序號	名稱	代號
1	止動墊圈45	GB858-88	2
2	止動墊圈55	GB858-88	數量
3	圓螺母M55X2	GB812-88	2
4	鎖緊螺母	RD.1-29	2
5	調整螺釘M12X30	JTS125.1-50	4
6	氈圈52	FJ145-79	1
7	擋油環	TSC.1-43	2
8	骨架油封B65X110X12	GB9877.1-88	2

JTS-200、250型羅茨風機易損件清單

序號	名稱	代號	數量
1	止動墊圈60	GB858-88	2
2	止動墊圈72	GB858-88	2
3	鎖緊螺母M60X2	TSE200.1-49	2
4	鎖緊螺母M70X2	TSE200.1-49	2
5	調整螺釘M12X35	JTS80.1-50	4
6	氈圈65	FJ145-79	1
7	擋油環	TSE.1-43	2
8	骨架油封B80X110X12	GB9877.1-88	2
